一、技術需求溯源:一封來自電池產線的緊急選型函
“介質:電解液。潔凈度:核心區萬級,顆粒物殘留須實現無死角清洗??臻g約束:閥組間距僅80mm。技術要求:流道表面達鏡面等級,拆裝實現快速操作,兼容G/NPT/PT三種螺紋接口。”
這是國內某動力電池企業設備工程師張偉向川耐提交的技術需求。
彼時,其所在工廠正在為一條新的4680大圓柱電池產線進行最后調試。萬級潔凈度意味著空氣中幾乎不存在活性微生物,露點低至-40℃。而80mm的閥組間距,僅容成年男性單手的有限操作空間。
普通閥門難以滿足安裝尺寸要求。具備安裝可行性的產品,其流道內壁的潔凈度又無法達標——運行數月后,內壁微觀溝壑中藏匿的顆粒物一旦釋放,將直接導致整批電芯的質量風險。
“我們已經試過兩個品牌。”張偉在技術溝通中明確表示,“這是現階段最后的技術選項。”

二、技術瓶頸識別:潔凈度與緊湊性的雙重工程約束
川耐技術團隊完成現場勘查后,識別出兩項必須解決的核心技術瓶頸。
2.1 潔凈度瓶頸:顆粒物的微觀“藏匿空間”
動力電池制造對異物的容忍閾值為零。粒徑達微米級的金屬顆粒若隨電解液進入電芯,可能引發微短路故障——輕則導致容量衰減,重則誘發熱失控事故。
傳統球閥流道內壁的微觀溝壑(Ra>0.8μm)構成清洗盲區,成為微粒子的長期“儲庫”。產線持續運行后,藏匿于溝壑中的殘留物可能因流體沖擊或機械振動而脫落,形成批量質量事故的隱患源。
此外,普通不銹鋼材質在長期接觸電解液過程中析出的微量重金屬離子(如鉛、鋅),可能改變電解液的電化學特性,直接影響電芯的一致性與循環壽命。
2.2 緊湊性瓶頸:有限空間內的維護操作難題
為提升單位面積產能,新能源產線采用高集成度模塊化設計。單組匯流排上往往密集部署數十臺閥門。
傳統法蘭球閥在此類場景中存在顯著的空間適配問題:安裝空間不足導致標準扳手無法完成全行程旋轉;閥門更換作業需拆除周邊管路,單次作業耗時達數小時,對產線綜合利用率造成可量化的負面影響。
張偉提供的運維數據顯示:車間內80余臺閥門,單臺季度保養耗時約40分鐘,每季度保養作業需占用一名技術員整整兩個工作日。
三、技術方案設計:從流道表面到連接接口的系統性優化
針對上述兩項瓶頸,川耐研發團隊實施了定向技術攻關。
3.1 潔凈度優化方案:鏡面級表面處理與高純材料體系
針對顆粒物殘留問題,川耐將球閥流道及球體的表面粗糙度從行業常規的Ra 0.4μm提升至Ra 0.2μm,達到鏡面級光潔度。采用多階段流體拋光與機械拋光復合工藝,徹底消除微觀刀痕紋理。
該表面狀態下,顆粒物附著概率顯著降低,CIP在線清洗的介質覆蓋均勻性與殘留清除效率均得到有效提升。
針對材質析出風險,閥體、球體及閥桿統一選用316L不銹鋼,并特別定制低離子析出專用批次。密封元件采用高純PTFE材料,經特殊燒結工藝處理,材料密度與表面致密性均優于常規等級。
第三方檢測機構的驗證報告顯示:在連續通流電解液12個月的工況下,閥門下游樣本中的顆粒物濃度與金屬離子含量均顯著低于行業預警閾值。
3.2 緊湊性優化方案:螺紋直連結構與模塊化接口設計
針對安裝空間限制,川耐摒棄傳統法蘭連接方案,采用NPT、PT、G三種標準螺紋直連結構。該設計使閥體軸向長度較同規格法蘭球閥縮短約25%至30%。
配套氣動執行器采用薄壁擠壓鋁型材,在保持額定扭矩輸出能力的前提下,顯著縮減了外形輪廓尺寸。該結構可順利安裝于80mm閥組間距的受限空間內。
針對維護作業效率,螺紋直連結構使單臺閥門的拆裝作業時間從“小時級”壓縮至“分鐘級”,標準扳手即可完成全部操作。同一閥體可適配不同標準的螺紋接口,并支持NAMUR標準電磁閥的直接安裝,無需額外轉接支架。
張偉所在工廠的實測數據表明:單臺閥門拆裝時間由原40分鐘縮短至10分鐘以內,季度保養總工時由兩個工作日壓縮至半個工作日。
四、工程驗證與應用成效

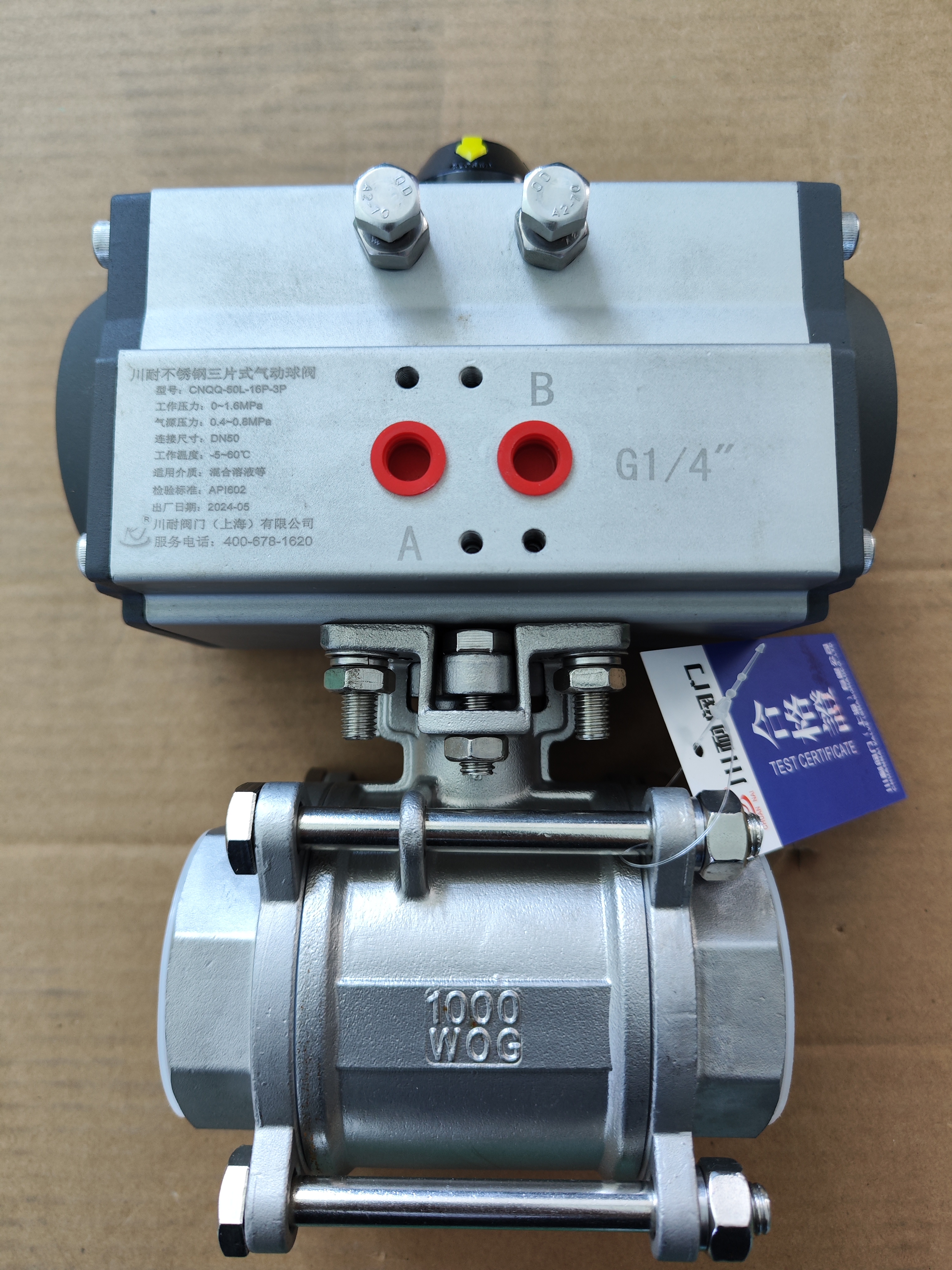

川耐Ares系列氣動螺紋球閥已在上述“超級工廠”的注液與化成工段完成一年期工程驗證。
潔凈度指標:連續12個月抽檢,所有與閥門接觸區域的電解液樣本中,顆粒物與重金屬離子含量均符合企業內部標準,未發生任何超標事件。
運維效率指標:閥門拆裝時間縮短約75%,季度保養工時壓縮約75%。
客戶反饋:項目負責人在技術總結中確認,該批次閥門成功滿足了產線對潔凈度與緊湊性的雙重工程要求。
五、總結與技術展望
每一次定制化開發,都是對技術能力的系統性檢驗;每一次成功交付,都是對客戶信任的有效兌現。
川耐Ares系列氣動螺紋球閥的工程應用,驗證了本技術方案在新能源流體控制領域的可行性與可靠性:從Ra 0.2μm鏡面拋光工藝的確立,到螺紋快裝緊湊結構的工程實現,再到多標準接口的模塊化適配——川耐已具備為客戶提供“交鑰匙”式潔凈流體控制解決方案的技術能力。
如您的新能源產線正面臨潔凈度與緊湊性的雙重工程約束,歡迎聯系川耐。從技術選型到定制開發,從測試驗證到交付運維,川耐愿與您共同攻克每一個“不可能”的技術邊界。
【關于川耐】
川耐閥門(上海)有限公司專注于高端氣動球閥、防爆電磁閥等流體控制產品的研發與制造,產品廣泛應用于新能源、生物制藥、精細化工等領域。以技術回應挑戰,以交付兌現承諾。
