Q641Y帶手動氣動硬密封球閥 法蘭式連接 標準

更新時間：2018-07-11

 Q641Y帶手動氣動硬密封球閥采用通用的法蘭式連接標準，閥門的開關調節既可以采用氣動自動控制，同樣Q641Y氣動帶手動硬密封球閥在氣源壓力不足或者現場調試時采用手動裝置來控制閥門的開閉，其具有密封性能優越等特點，通常適用于耐高溫、腐蝕性、安全性要求嚴格的場合。
Q641Y帶手動氣動硬密封球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。手輪機構底面和閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨時。

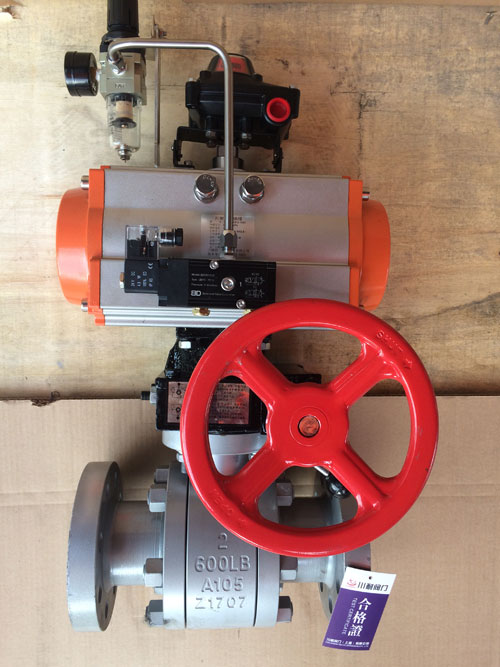

Q641Y氣動帶手動球閥

Q641Y帶手動氣動硬密封球閥規格標準：
公稱通徑DN（mm） 15-250
公稱壓力PN（MPa) 1.6
公稱壓力PS（MPa) 強度試驗 2.4
密封試驗 1.76
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～300℃
執行器 型號 BAW系列、GT系列、SW系列
氣源壓力 0.4-1.6Mpa

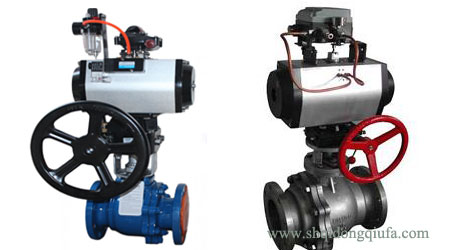

             帶手動氣動硬密封高壓球閥

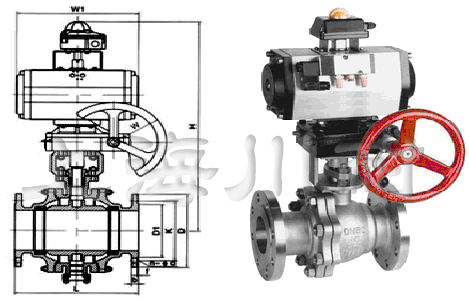

Q641Y氣動帶手動硬密封球閥尺寸：
Q641Y
通徑DN
L
D
K
D1
n-Φd
b
f
H
W
mm
in
25
1″
140
115
85
65
4-Φ14
16
3
217
190
32
1 1/4″
165
140
100
76
4-Φ18
18
3
260
210
40
1 1/2″
165
150
115
84
4-Φ18
18
3
293
210
50
2″
203
165
125
99
4-Φ18
20
3
309
247
65
2 1/2″
222
185
145
118
4-Φ18
20
3
344
247
80
3″
241
200
160
132
8-Φ18
20
3
421
276
100
4″
305
220
180
156
8-Φ18
22
3
485
348
125
5″
356
250
210
184
8-Φ18
22
3
560
378
150
6″
394
285
240
211
8-Φ23
24
3
655
432
200
8″
457
340
295
266
12-Φ23
24
3
847
524
250
10″
533
405
335
319
12-Φ26
26
3
980
648

Q641Y氣動帶手動球閥結構：
Q641Y帶手動氣動硬密封球閥結構圖
