在工業自動化控制系統中，流量控制是一個核心環節，它直接關系到生產過程的穩定性、產品質量以及能源的有效利用。氣動V型球閥以其獨特的設計和優異的性能，成為了實現精確流量控制的重要工具。本文將詳細介紹氣動V型球閥的工作原理、特點以及如何利用它來實現精確流量控制。

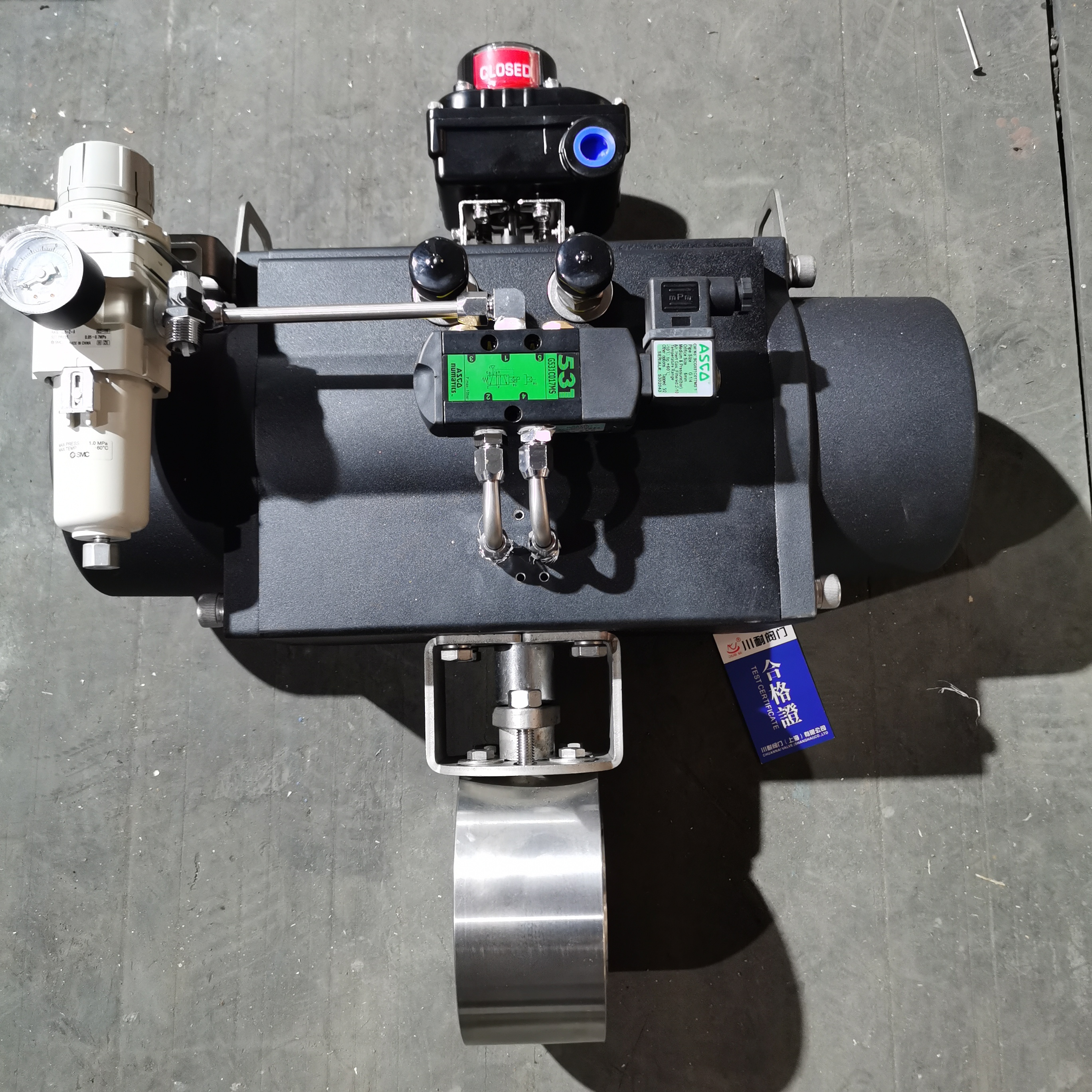

氣動V型球閥是一種利用旋轉球體上的V型切口與閥座配合，通過改變V型切口的開度來控制流體流量的閥門。它通常由閥體、V型球體、閥座、氣動執行器等部分組成。相比于其他類型的調節閥，V型球閥具有結構簡單、密封性好、調節范圍寬、流量特性線性好等優點。
氣動V型球閥通過氣動執行器接收控制信號，驅動球體旋轉，從而改變V型切口的開度。當V型切口完全打開時，流體可以無阻礙地通過；當切口逐漸關閉時，流體通過的面積減小，流速降低，從而實現對流量的調節。
V型切口的設計使得氣動V型球閥在小開度時也能實現較高的調節精度，因此非常適用于需要精確控制流量的場合。同時，其快速響應的特性也使其在需要快速切斷或開啟流體時表現出色。
三、如何實現精確的流量控制
1. 選擇合適的氣動V型球閥
為了實現精確的流量控制，首先要選擇合適的氣動V型球閥。選擇時應考慮以下因素：
- 閥門尺寸：應根據管道尺寸和所需流量范圍選擇合適尺寸的閥門。
- 材質：根據介質性質選擇合適材質，以確保閥門的耐腐蝕性和耐磨損性。
- 流量特性：根據控制要求選擇合適的流量特性曲線，以實現更好的調節效果。
2. 精確控制執行器
氣動執行器是實現精確流量控制的關鍵。要保證執行器能夠準確響應控制信號，執行器本身必須具有良好的靈敏度和穩定性。此外，還可以通過安裝定位器來提高控制精度，定位器可以將模擬信號轉換為更精確的氣壓信號，從而更好地控制執行器的動作。
3. 使用智能定位器
智能定位器可以提供更精細的控制，它不僅能夠?qū)⒛M信號轉換為氣壓信號，還能進行自診斷和通訊等功能。這些功能有助于實現遠程監控和診斷，及時發現并解決問題，保證系統穩定運行。
4. 定期維護和校準
任何精密設備都需要定期維護和校準來保持其性能。對于氣動V型球閥而言，應定期檢查執行器壓力、檢測定位器性能、清洗閥體等，以確保其長期穩定地工作。
在石化行業中，對于某些關鍵反應過程需要非常精確地控制原料添加速率。通過使用氣動V型球閥配合智能定位器和高性能PID控制器，可以實現對反應原料添加速率的精確控制。這不僅保證了產品質量，也大大提高了原料利用效率。
在紙漿工業中，紙漿濃度的調節對于紙張質量至關重要。通過安裝氣動V型球閥來調節紙漿流向造紙機的流量，可以實現對紙漿濃度的精細調節。這種方式比傳統的調節閥更為可靠和有效。
五、總結
氣動V型球閥以其出色的調節性能和高可靠性，在工業自動化領域占據了重要位置。通過正確選擇合適規格的閥門、搭配高精度執行器和智能定位器，并進行規范化維護與校準，可以充分發揮氣動V型球閥在精確流量控制方面的優勢。隨著技術不斷進步，未來氣動V型球閥在自動化控制系統中將發揮更大作用。
