在眾多的閥門類型中，氣動法蘭球閥以其卓越的性能和廣泛的應用而備受工業界的青睞。氣動法蘭球閥是一種可以實現遠程控制、自動化控制的新型閥門，它通過氣動執行器來驅動閥球旋轉90度，從而實現介質的流通或切斷。在石油、化工、電力、紙漿、食品等多個行業中，氣動法蘭球閥扮演著至關重要的角色。本文將詳細解析氣動法蘭球閥的工作原理，并探討其在實際應用中的優勢。

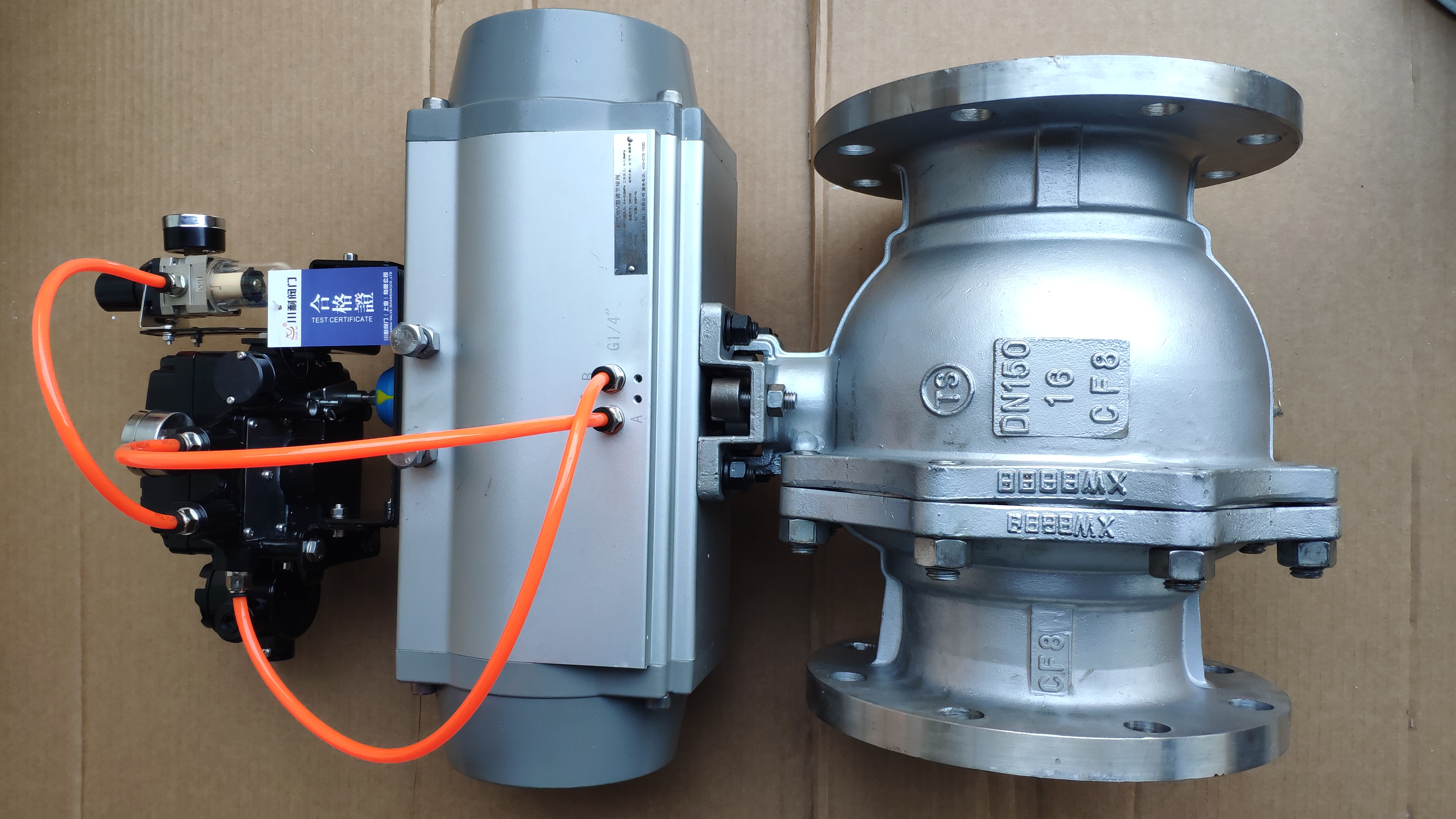

氣動法蘭球閥主要由氣動執行器和球閥兩大部分組成。氣動執行器是一個將壓縮空氣能量轉換為機械能的裝置，而球閥則是一種利用球形閉合件（即閥球）來實現開關控制的機械。氣動法蘭球閥的主要結構包括：
1. 閥體：通常采用不銹鋼或其他耐腐蝕材料制成，具有連接管道的法蘭端面。
2. 閥座：位于閥體內部，與閥球配合緊密，起到密封作用。
3. 閥球：中心帶有通道的球形元件，通過旋轉來開啟或關閉流道。
4. 閥桿：連接執行器和閥球，傳遞執行器的旋轉力矩。
5. 執行器：根據控制信號驅動閥桿和閥球旋轉，可分為單作用和雙作用兩種類型。
氣動法蘭球閥的工作原理相對簡單。在受到控制系統信號時，氣動執行器接收到壓縮空氣后產生力矩，通過閥桿將力矩傳遞給閥球。閥球隨之旋轉90度，達到完全開啟或關閉的狀態。具體工作過程如下：
1. 開啟過程：當控制系統發出開啟信號時，壓縮空氣進入執行器的相應腔室，推動活塞或隔膜運動，產生旋轉力矩。該力矩通過閥桿作用于閥球，使其從關閉位置旋轉至開啟位置，此時介質可以自由流通。
2. 關閉過程：相反地，當控制系統發出關閉信號時，壓縮空氣被導入到執行器的另一腔室中，推動活塞或隔膜向相反方向運動，產生反向旋轉力矩。該力矩使得閥球從開啟位置回轉至關閉位置，切斷流體的流通。
在單作用執行器（彈簧復位）中，一般只在一個方向上使用壓縮空氣，另一個方向通過彈簧力來完成。而雙作用執行器則需要在開啟和關閉過程中分別供應壓縮空氣。
三、氣動法蘭球閥的優點
氣動法蘭球閥在實際應用中具有以下優點：
1. 快速響應：由于氣動執行器響應迅速，因此氣動法蘭球閥可以實現快速切斷或開啟介質流通，適合于需要快速切斷的緊急情況。
2. 可靠性高：氣動法蘭球閥結構簡單、密封性能好，使用壽命長。
3. 易于遠程控制：通過氣源和控制信號即可實現遠程控制，適應自動化程度高的現代工業生產需求。
4. 節能環保：由于使用壓縮空氣作為動力源，相比于電動閥門更為環保，并且在泄漏時不會造成電氣安全問題。
5. 維護簡便：由于結構簡單，維護和修理相對容易，并且可在不拆卸管道的情況下進行。
四、應用領域與發展前景
氣動法蘭球閥廣泛應用于石油、天然氣、化工、水處理、造紙、食品等多個行業的流程控制系統中。隨著自動化技術和智能制造的不斷發展，對于高效率、高可靠性和低維護成本的需求日益增長，預計未來氣動法蘭球閥將有更廣泛的應用前景。
總之，氣動法蘭球閥以其快速響應、高可靠性、易于遠程控制等優點，在現代工業自動化控制系統中扮演著越來越重要的角色。隨著技術的不斷進步和創新，其將繼續為各行各業提供更加精準和高效的流體控制解決方案。
